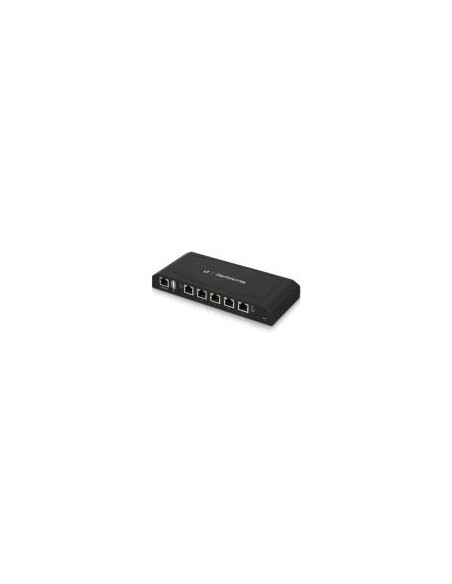

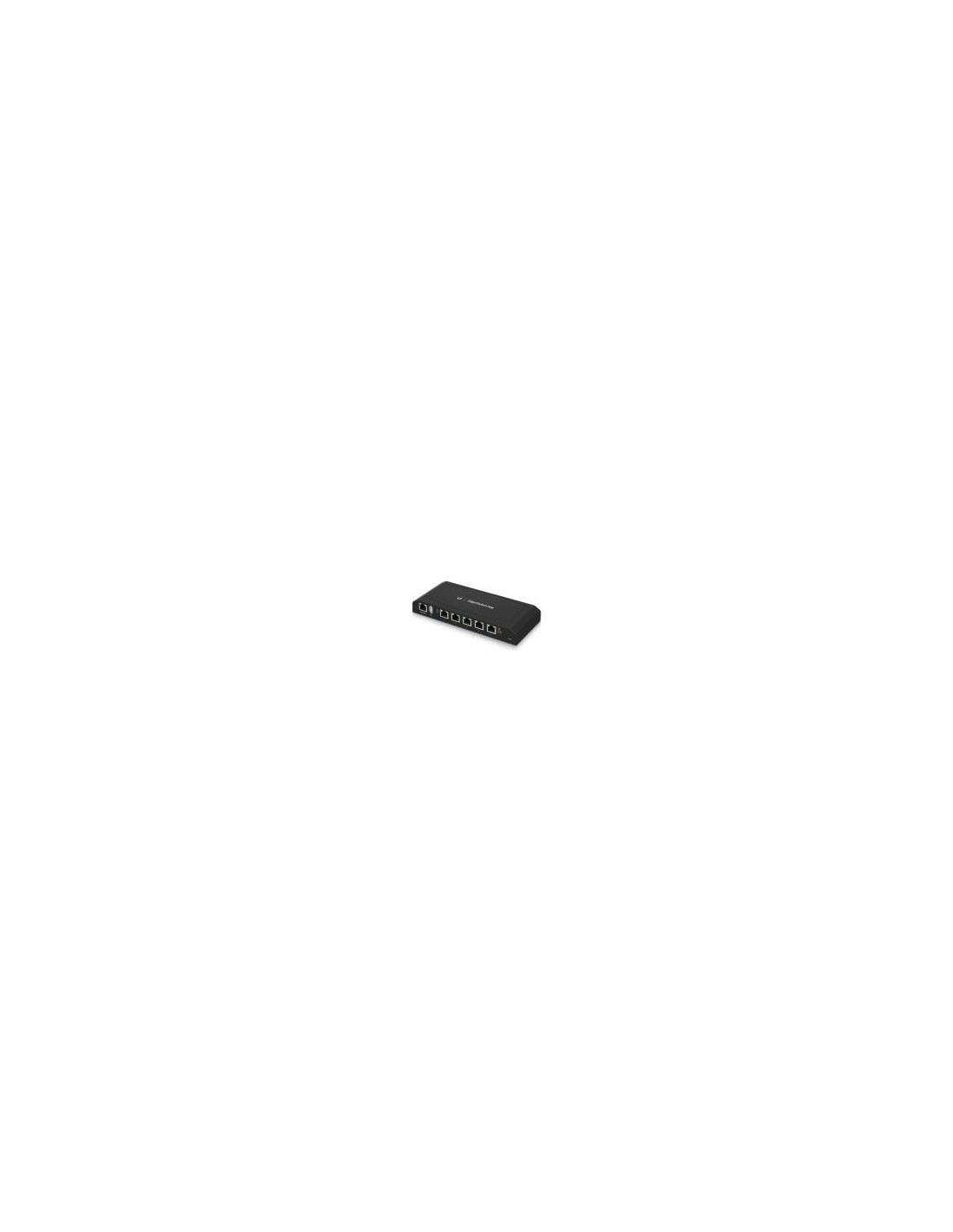

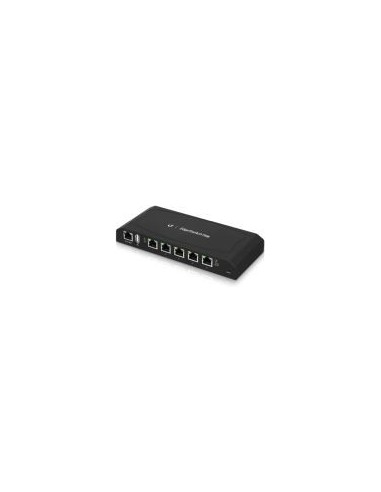

Ubiquiti switch es-5xp edgeswitch 5xp edgemax

Contenido del paquete EdgeSwitch 5XP Tornillos (cant.: 2) Anclajes (cant.: 2) Adaptador de alimentación (24 V, 2,5A) Cable de alimentación Requisitos de instalación Taladro, broca de 6 mm y un destornillador Phillips (montaje en pared) Para aplicaciones en exteriores, el cableado apantallado de categoría 5 (o superior) debe utilizarse para todas las conexiones Ethernet y debe conectarse a la toma de tierra de CA de la fuente de alimentación. Le recomendamos que proteja sus redes de entornos exteriores dañinos y fenómenos de descarga electrostática con el cable apantallado Ethernet de calidad industrial de Ubiquiti. Para obtener más información, visite ui.com/toughcable IMPORTANTE: A pesar de que el cableado puede colocarse en el exterior, el EdgeSwitch debe guardarse dentro de una carcasa protectora. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este EdgeSwitch a la lluvia ni a la humedad. Descripción general del dispositivo LED Power/Link de Management (gestión) Desactivado Sin alimentación/Sin enlace Ámbar Tras el arranque, el LED indica que llega alimentación. Después del establecimiento de un enlace inicial, el LED indica una conexión de 10/100 Mbps. Si el enlace se termina, el LED se apaga hasta que se vuelve a establecer un enlace. Si la unidad se reinicia, el LED vuelve a indicar la potencia hasta que se establece un enlace. LED de PoE RJ45 (puertos 1 - 5) Desactivado Sin alimentación a través de Ethernet Verde Alimentación a través de Ethernet de 24 V LED de velocidad/enlace/actividad RJ45 (puertos 1 - 5) Desactivado Sin enlace Ámbar Enlace establecido a 10/100 Mbps Ámbar parpadeante Actividad de enlace a 10/100 Mbps Verde Enlace establecido a 1000 Mbps Verde parpadeante Actividad de enlace a 1000 Mbps Puerto de gestión Puerto de 10/100 Mbps utilizado para acceder a la interfaz de configuración de EdgeSwitch. Puerto USB Reservado para uso futuro. RJ45 (puertos 1 - 5) Puertos de 10/100/1000 Mbps para la conmutación y la PoE (también disponible para la gestión de forma predeterminada). Botón Reset (Restablecimiento) Para restablecer los valores predeterminados de fábrica, mantenga pulsado el botón Reset durante más de 10 segundos mientras la unidad está encendida. Alimentación Conecte el adaptador de alimentación incluido al puerto de alimentación. Instalación del dispositivo Coloque el EdgeSwitch sobre una mesa u otra superficie plana. ADVERTENCIA: LA FALTA DE VENTILACIÓN ADECUADA PUEDE PROVOCAR RIESGO DE INCENDIO. MANTENGA AL MENOS 20 MM DE SEPARACIÓN JUNTO A LOS ORIFICIOS DE VENTILACIÓN PARA QUE HAYA UNA VENTILACIÓN ADECUADA. Montaje en pared Conexión a tierra del EdgeSwitch (opcional) El EdgeSwitch está conectado a tierra a través del adaptador de alimentación; sin embargo, puede añadir una conexión a tierra ESD opcional para mejorar la protección ESD. Conexión de la alimentación Conexión Ethernet Nota: La PoE está deshabilitada de forma predeterminada en todos los puertos numerados y no está disponible en el puerto de gestión. Para habilitar la PoE en los puertos apropiados, utilice la pestaña Puertos en la interfaz de configuración. Acceso a la interfaz de configuración Conéctese a la interfaz de configuración: Asegúrese de que su ordenador (u otro sistema host) está conectado al puerto de Gestión del EdgeSwitch. Nota: De forma predeterminada, puede configurar el EdgeSwitch a través de cualquier puerto; sin embargo, recomendamos utilizar el puerto de administración. (El acceso a la interfaz de configuración se puede limitar a únicamente el puerto de administración. Puede configurar este ajuste en la pestaña Dispositivo). Configure el adaptador de Ethernet en su sistema host con una dirección IP estática en la subred 192.168.1.x (por ejemplo, 192.168.1.100). Inicie el explorador web. Escriba https://192.168.1.20 en la barra de direcciones. Pulse Intro (PC) o Retorno (Mac). Introduzca ubnt en los campos de nombre de usuario y contraseña. Haga clic en Login (Inicio de sesión). La interfaz de configuración aparecerá para permitirle personalizar sus ajustes. Puede habilitar la PoE en la pestaña Puertos. También puede gestionar su dispositivo mediante el sistema de gestión de red Ubiquiti® Network Management System. UNMS le permite realizar copias de seguridad de sus dispositivos, configurarlos, supervisarlos y actualizarlos desde una única aplicación. Especificaciones ES-5XP Dimensiones 197 x 87,5 x 27,3 mm (7,76 x 7,28 x 1,61) Peso 250 g (8,82 oz) Entrada de alimentación Adaptador de alimentación de 24 V CC, 2,5 A (incluido) Consumo máximo de energía 60 W Rango de tensión de salida PoE 22-24VDC Potencia máxima en vatios de PoE por puerto de datos 11,5W Calificación ESD ± 24 kV aire/contacto Método PoE Pasivo Botón Restablecer Puerto USB 2.0 tipo A (reservado para usos futuros) Procesador MIPS 24 K, 400 MHz Memoria del sistema 64 MB Almacenamiento de código 8 MB PoE configurable según el puerto Puerto de gestión N/A Puertos de datos Desactivado/24 V LEDs por puerto Puerto de gestión Encendido/Enlace Puertos de datos PoE, velocidad/enlace/actividad Interfaces de red Puerto de gestión (1) puerto Ethernet 10/100 Puertos de datos (5) puertos Ethernet 10/100/1000 Temperatura de funcionamiento De -25 a 55° C (de -13 a 131° F) Humedad de funcionamiento 90 % sin condensación Certificaciones CE, FCC, IC
